核心认知：供电能跑远，数据跑不远
在聊具体参数前，我们先把最反直觉的结论拍出来：PoE供电距离的瓶颈不在电，而在网。
很多刚入行的兄弟会以为是PSE（供电设备）芯片推不动，或者协议限制了距离。其实不是。直流48V-57V在无氧铜双绞线上跑，压降很慢。你要是只取电，不做数据传输，跑300米点亮一台普通摄像头一点问题没有，这我们已经在线材测试仪上反复验证过了。
但问题在于，你这条网线还得跑高频数据信号。数据信号是MHz级别的方波，对线缆的阻抗、串扰、电容极敏感。信号一旦烂了，TCP/IP的重传机制会让网络直接瘫痪。所以，所谓的“100米硬限制”，这是以太网CSMA/CD机制和信号衰减角力的结果，和供电本身关系不大。
工作原理：电与信号怎么挤在一根线里
一句话概括PoE的工作：数据用高频“浮”在线间，电流用直流“走”在芯上。你拿示波器去看PoE线路，能看到高频数据波形骑在平滑的直流电平上。

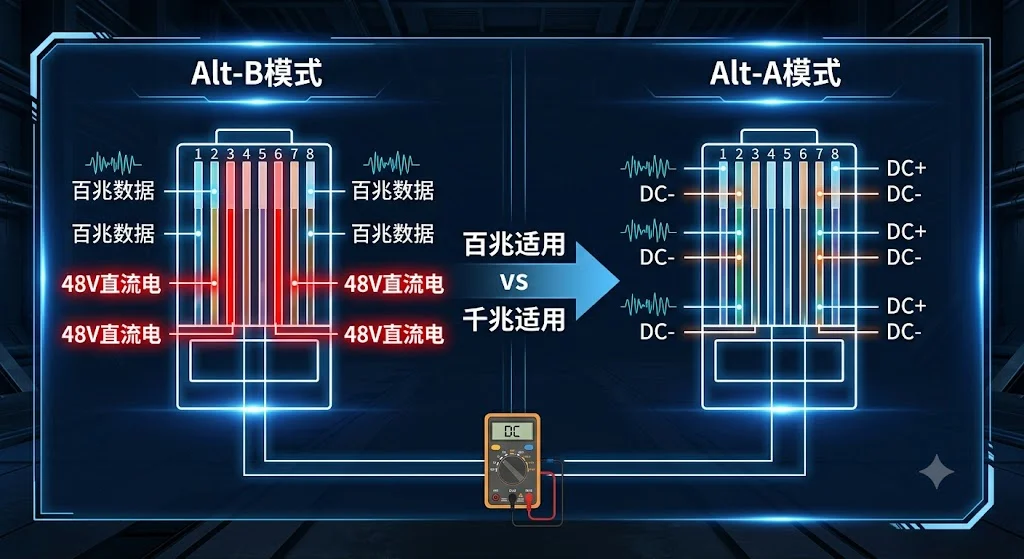

供电通路两种走法
PoE供电模式分两种，工程上常叫“假千兆”和“千兆满针”：
- Alternative B（空线对供电）：百兆网络只用1236这4芯跑数据，45、78这两对空着，直接拿来通正负极直流电。常见于便宜的中低端百兆交换机。线对颜色为蓝/蓝白、棕/棕白。
- Alternative A（数据线对供电）：千兆网络4对线全用满。电直接加载在1236数据线对上，通过耦合线圈隔离直流。这种方式支持10/100/1000M自适应，是802.3af/at/bt的主流模式。
为什么实际跑不远：直流阻抗与高频衰减
这里要分清两个概念：直流回路阻抗 和 交流插入损耗。
- 直流阻抗（DCR）：决定供电能跑多远。网线越粗（如从0.40mm线径换到0.51mm无氧铜），DCR越小，压降越低。负载13W，用超五类铜包铝，可能80米就欠压；换无氧铜，120米后受电端测还有45V以上。
- 插入损耗（Insertion Loss）：决定数据能跑多远。高频信号在线缆里传输能量会散失。IEEE规定100米链路在100MHz时损耗不能超过24dB。超过了，接收端就判决不清0和1的电位了。
一个真实的踩坑案例：
去年一个北方乡镇的雪亮工程补点项目，施工队用了一箱市面上的杂牌“铜包银”网线，标称超五类。摄像头距离交换机箱约110米，死活ping不通，画面花屏。现场用Fluke DSX-8000打线测试，NEXT（近端串扰）没问题，但IL超标，95MHz就够呛了。换上我们库存的0.50mm无氧铜超五类，115米跑满百兆，丢包率为零。
关键参数详解
工程里看PoE链路，大家就“盘”下面这四个硬指标就行。
| 参数名称 | 取值范围/标准 | 核心作用 | 实际工程影响 |
|---|---|---|---|
| 线缆直流电阻（DCR） | 决定远端电压跌落幅度 | DCR过大，受电端工作在低电压区间，导致摄像头红外切夜视时频繁重启。施工前倒要测线径。 | |
| 插入损耗（IL） | 24dB @100m/100MHz | 高频信号强度的维持能力 | IL超标直接导致bit error rate（误码率）飙升，表现为主机端显示网络拥挤但实际没流量。 |
| 供电功率（PSE Budget） | 15.4W (af) / 30W (at) / 90W (bt) | 决定能带多大负载的设备 | 别只看最大值。例如at标称30W，线损后受电端只有25.5W可用。带大功率红外球机，必须上bt。 |
| 传输速率协商 | 10/100/1000M | 速率越高，对高频分量要求越苛刻 | 千兆用满4对线，且频率拉到100MHz。同样走120米，铜包银百兆可能勉强通，千兆绝对断。 |
易混淆点：AF/AT/BT 的本质区别

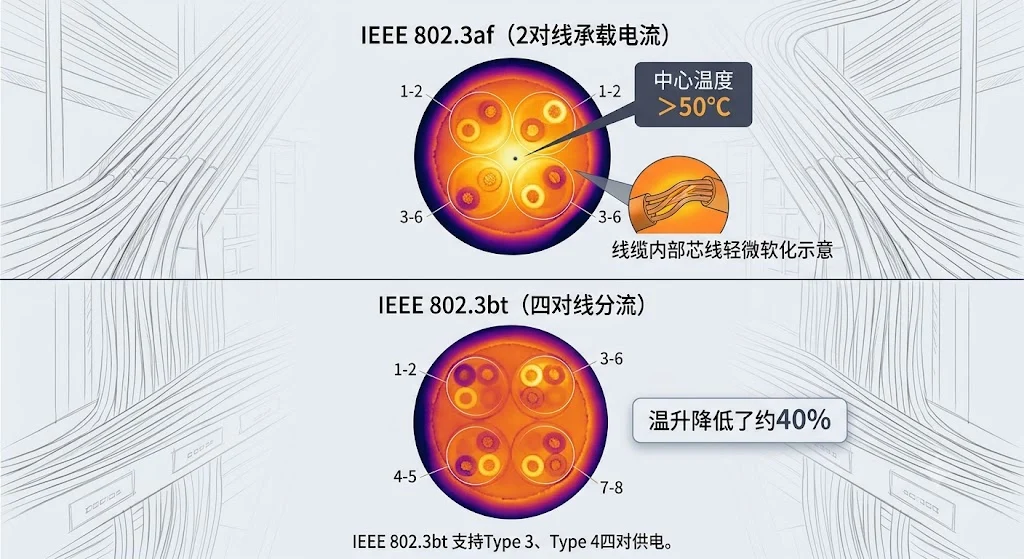

不少新手以为at只是比af功率大。其实他们握手电压不同，分级（Class）也不同。af是两对线供电，bt可以四对线供电，让每对线的电流分担更小，线缆发热也小。在成捆布线的机柜里，bt的散热压力比af小得多。
PoE适用场景与“翻车”禁区
Wanglink 做过的项目里，PoE在这些地方用得最顺，也踩过不少坑：
- 安防监控回传：PoE能打。短距离尾线供电，免去安防电源适配器和220V强电施工。球机云台联动时，用bt走80米内很稳。
- 无线AP与WISP基站：室外大功率AP顶在抱杆上，拉条光纤还得调熔纤机，拉条网线加个PoE++供电最省事。只要网线做好防水和UV防护，基本是唯一解。
- 工业控制/数据采集：车间前端传感器用非标24V/48V PoE中跨供电多。但别忽略了变频器、电机产生的EMI。此时要用SFTP双层屏蔽网线，并严格要求等电位接地。
- 工程项目禁区：超过100米的链路，别硬用交换机直出。要么光纤收发器转，要么用网线延长器（PoE Extender）再生信号。另外，跨机架走线、下地沟穿管时，如果把网线跟220V强电共管走，工频干扰会让PoE受电端电压纹波剧增，摄像头发热死机是常事。
前沿风向：现在我们注意到PON（无源光网络）在园区回传上开始吃PoE的地盘。另外，单对线以太网（SPE，IEEE 802.3cg）能把10M数据和供电塞进一对双绞线跑1000米。这对油气管道传感器很有吸引力，不过目前国标落地还早。
同类通信方案硬核对比
工程上很容易把PoE供电和光纤收发器纯传输混为一谈。我们不做理论发烧，直接拉表看东西：
| 对比维度 | 百兆PoE (802.3af) | 千兆PoE (802.3at/bt) | 光纤收发器 (单模双纤) | 网桥无线回传 |
|---|---|---|---|---|
| 典型传输距离 | 100m (数据硬限) | 100m (数据硬限, Cat6A) | 20km以内很稳 | 视距条件3-5km(5GHz) |
| 远端供电能力 | 有 (15W可用) | 有 (25-71W可用) | 无 (需独立取电) | 需要PoE电源或太阳能 |
| 成本基线 (不含人工) | 极低 (现成网线) | 中 (对网线要求高) | 中高 (加光模块, 熔接) | 中 (一对网桥几百元) |
| 抗电磁干扰能力 | 一般 (UTP需远离强电) | 良 (SFTP线+屏蔽头) | 极强 (无惧雷电感应) | 受限于无线频谱质量 |
| 常见死法 | 距离或线质差, 丢包率高 | 接头氧化, 千兆降百兆 | 尾纤受污染, 光功率不够 | 多径干扰, 传输带宽腰斩 |
一线建议：在做路口跨路监控这种没法拉线也不能挖沟的，直接用5G网桥。有电缆沟但不能取电的，用PoE解决最后100米。核心汇聚机房到楼栋，别犹豫直接上光纤。不要在这个节点省成本硬跑铜缆长距PoE，后期雷击浪涌打进来，整个机柜设备连带烧坏的不在少数。
实操：普通交换机“延长超100米”的野路子
是不是肯定过不了100米？工程上有个折中办法——降速。并且要找做工扎实的交换机。
- 交换机强设10M半双工：把交换机端口强制从“自协商”改为10Mbps Full/Half。10M信号频率蠕行在~10MHz附近，衰减比100M小很多。我们试过在120米铜包铝劣线上，百兆不通，设成10M能稳定传输一路400万像素H.265主码流。
- 开启长线模式：部分工业级交换机的底层PHY芯片可调电压驱动。此种模式下交换机输出驱动电流增强，抗线缆衰减能力提升。开启后，不换网线，可多走20-30米。代价是这端口功耗变大，且与近端设备互联时容易出现信号过冲。

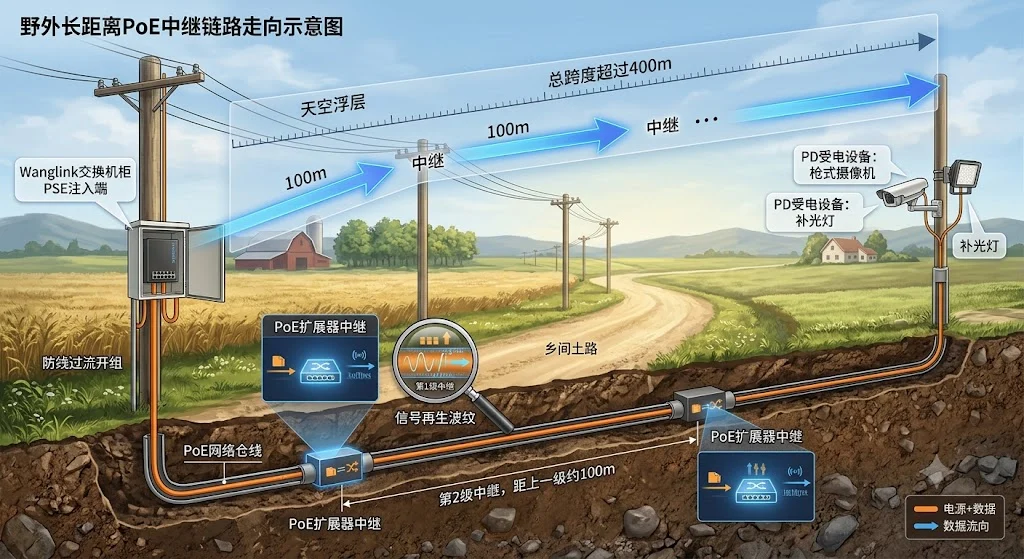

- 中继接力：每80米左右串一台PoE Extender，不用额外供电，它从上一段PoE里分几瓦电给下一段用，信号再生后继续往下传。适合野外长距离串接道闸或枪机。
破除行业“想当然”的误区
- 误区1：“只要网线通，PoE供电就能跟得上。”
错得很典型。通断测试仪亮灯只代表物理联通。如果线芯是铁包铜，接触电阻极大，通电后发热剧增。PSE因过流保护可能直接锁死端口。假负载测压降才是判断的依据。 - 误区2：“Cat7网线能传更远距离。”
Cat7线增加的屏蔽层和线对绞距主要目的是提升高频抗扰度，让万兆跑满100米。它不是为延长传输距离设计的。实测Cat7和Cat5e在同条件下，100米处的信号衰减差异不超过1dB。区别在于Cat7稳定跑10G，而Cat5e到100米还能稳跑1G。仅此而已。 - 误区3：“非标准24V PoE和标准48V PoE是一回事。”
这俩完全不兼容。很多早期无线网桥用24V被动式PoE，不论协议直接硬加电压。你把它插到标准802.3af交换机上，交换机检测不到25kΩ特征电阻，根本不输出电压，设备就没电。反过来把48V强行给24V设备供电，秒烧。
